ورق میکا نرم (Flexible Mica Sheet)

ورق میکا نرم، عایقی انعطاف‌پذیر برای کاربردهای حرارتی و الکتریکی است که از ترکیب لایه‌های کاغذ میکا و رزین سیلیکونی مقاوم به حرارت ساخته می‌شود. این محصول با نام‌های ورق میکا انعطاف‌پذیر، میکا نرم نسوز و Flexible Mica Sheet نیز شناخته می‌شود.

ورق میکا نرم چیست؟

ورق میکا نرم ساختاری لایه‌ای دارد و برای عایق‌کاری بخش‌هایی استفاده می‌شود که به انعطاف و قابلیت خم‌شدن نیاز دارند. کاغذ میکا، مادهٔ اصلی این ورق است و رزین سیلیکونی، اتصال میان لایه‌های آن را برقرار می‌کند.

انعطاف‌پذیری محصول، نصب روی سطوح منحنی، اطراف المنت‌ها و بخش‌های مختلف تجهیزات حرارتی را امکان‌پذیر می‌کند؛ به‌ویژه در محل‌هایی که استفاده از ورق میکا سخت دشوار است.

این ورق قابلیت برش و پانچ دارد و می‌توان آن را متناسب با شکل و ابعاد قطعه، برای عایق‌کاری یا ساخت واشر آماده کرد.

ساختار ورق میکا نرم

در تولید ورق میکا نرم معمولاً از کاغذ میکای موسکویت یا فلوگوپیت استفاده می‌شود. لایه‌های کاغذ به کمک رزین سیلیکونی مقاوم به حرارت به یکدیگر متصل می‌شوند و ساختاری انعطاف‌پذیر ایجاد می‌کنند.

موسکویت و فلوگوپیت دو نوع کانی میکا هستند که از نظر خواص حرارتی و الکتریکی تفاوت دارند. انتخاب میان آن‌ها به شرایط استفاده از ورق بستگی دارد.

ورق میکا نرم موسکویت

میکای موسکویت معمولاً رنگی روشن یا سفید مایل به نقره‌ای دارد. این گرید به دلیل خواص عایق الکتریکی و استحکام دی‌الکتریک مناسب، در تجهیزات برقی، المنت‌ها و لوازم حرارتی استفاده می‌شود.

کاربرد حرارتی آن در محدودهٔ دماهای متوسط تا بالا تعریف می‌شود، اما دمای دقیق قابل استفاده باید از مشخصات همان گرید بررسی شود.

ورق میکا نرم فلوگوپیت

فلوگوپیت معمولاً به رنگ قهوه‌ای یا طلایی دیده می‌شود و در مقایسه با موسکویت، برای کاربردهای دمای بالاتر مناسب‌تر است.

این گرید در تجهیزات حرارتی، کوره‌ها، سیستم‌های اگزوز و ساخت واشرهایی که در معرض گرما قرار دارند، به کار می‌رود.

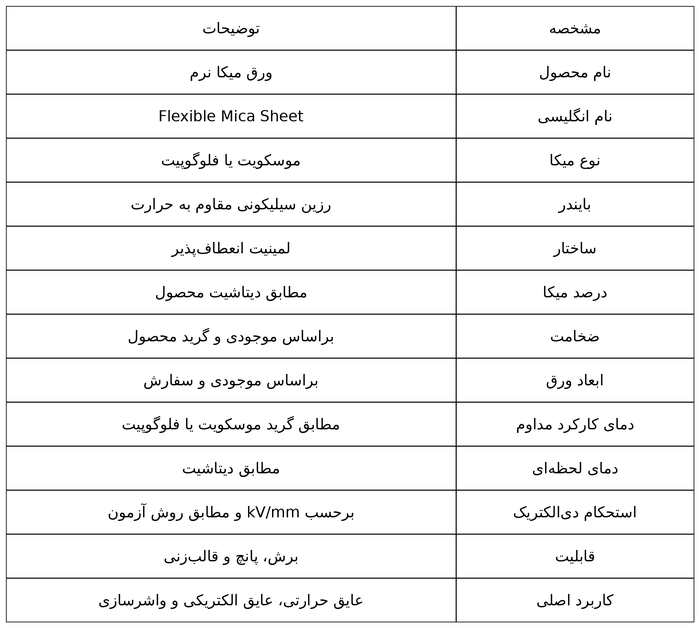

مشخصات فنی ورق میکا نرم

مشخصات ورق میکا نرم به گرید و ساختار محصول بستگی دارد. برای انتخاب، باید اطلاعات کاتالوگ همان ورق بررسی شود؛ به‌خصوص ویژگی‌هایی مانند دمای کارکرد، ضخامت و استحکام دی‌الکتریک.

ابعاد و ضخامت ورق میکا نرم

ابعاد معرفی‌شده در اطلاعات محصول عبارت‌اند از:

• 1000×600 میلی‌متر

• 1000×1200 میلی‌متر

• 1000×2400 میلی‌متر

در فهرست ضخامت‌ها، مقادیر 0٫1، 0٫115 و 0٫2 میلی‌متر ذکر شده‌اند. ضخامت و ابعاد قابل تأمین باید هنگام سفارش با گرید و موجودی محصول تطبیق داده شوند.

در توضیحات مربوط به آماده‌سازی، پانچ برای ضخامت‌های کمتر از 2 میلی‌متر و تراش‌کاری برای ضخامت‌های بیشتر از 2 میلی‌متر مطرح شده است. امکان اجرای هر روش به ساختار ورق و شکل قطعه نیز بستگی دارد.

بسته‌بندی ورق میکا نرم

در شیوهٔ بسته‌بندی معرفی‌شده، هر بسته معمولاً 50 کیلوگرم وزن دارد. برای محافظت از ورق‌ها در برابر رطوبت، از پوشش پلی‌پروپیلن استفاده می‌شود و سپس محصول داخل کارتن قرار می‌گیرد.

برای حمل، 20 کارتن روی پالت چوبی یا داخل جعبهٔ چوبی چیده می‌شوند. جزئیات بسته‌بندی سفارش باید هنگام تأمین مشخص شود.

ویژگی‌های ورق میکا نرم

مهم‌ترین ویژگی‌های معرفی‌شده برای این محصول عبارت‌اند از:

• انعطاف‌پذیری و امکان نصب روی سطوح منحنی

• مقاومت حرارتی متناسب با گرید

• خواص عایق الکتریکی و استحکام دی‌الکتریک مناسب

• هدایت حرارتی پایین

• قابلیت برش و پانچ

• امکان ساخت واشر و قطعات عایق

• پایداری ابعادی در دمای بالا

• مقاومت مناسب در برابر شعله

• قابلیت استفاده در تجهیزات صنعتی و الکتریکی

• تنوع در ضخامت و ابعاد

کاربردهای ورق میکا نرم

ترکیب انعطاف‌پذیری، مقاومت حرارتی و خواص عایق الکتریکی باعث شده است ورق میکا نرم در بخش‌های مختلف صنعتی کاربرد داشته باشد. موارد مصرف معرفی‌شده شامل این موارد است:

• عایق‌کاری المنت‌های حرارتی

• عایق الکتریکی موتور و ژنراتور

• عایق‌کاری ترانسفورماتورها

• استفاده در کوره‌های القایی و قوس الکتریکی

• ساخت واشرهای مقاوم به حرارت

• عایق‌کاری اجاق، توستر و دیگر تجهیزات گرم‌کننده

• استفاده در سشوار و بخاری برقی

• عایق‌کاری تابلوها و تجهیزات برق

• ساخت قطعات عایق پانچ‌شده

• استفاده در سیستم‌های اگزوز و تجهیزات خودرویی

• عایق‌کاری تجهیزات صنایع نفت، گاز و پتروشیمی

• ایجاد لایهٔ جداکنندهٔ حرارتی و الکتریکی

برای هر کاربرد، نوع ورق باید با دما، ولتاژ، فشار، شکل سطح و شرایط محیطی هماهنگ باشد.

تفاوت ورق میکا نرم و سخت

ورق میکا نرم قابلیت خم‌شدن دارد و برای پوشاندن سطوح منحنی، عایق‌کاری اطراف المنت، ساخت واشر و تولید قطعات پانچ‌شده مناسب است. این ورق را می‌توان در محدودهٔ انعطاف مجاز محصول خم کرد یا به دور بخش‌هایی از تجهیزات پیچید.

ورق میکا سخت، ساختاری صلب‌تر و استحکام مکانیکی بیشتری دارد. به همین دلیل، بیشتر در ساخت پایهٔ المنت، نگهدارنده‌ها، صفحات عایق، جداکننده‌های الکتریکی و قطعات ماشین‌کاری‌شده استفاده می‌شود.

انتخاب میان این دو نوع باید با توجه به شکل محل نصب، انعطاف موردنیاز، ضخامت، تنش مکانیکی و روش ساخت قطعه انجام شود.

تفاوت ورق میکا نرم موسکویت و فلوگوپیت

موسکویت معمولاً در کاربردهایی انتخاب می‌شود که خواص عایق الکتریکی و استحکام دی‌الکتریک اهمیت بیشتری دارند. فلوگوپیت به دلیل پایداری حرارتی بهتر، برای تجهیزات و واشرهای در معرض دمای بالاتر مناسب‌تر است.

بااین‌حال، دمای قابل استفاده را نمی‌توان تنها از نام کانی تعیین کرد. درصد رزین، ضخامت و ساختار ورق نیز بر عملکرد اثر دارند؛ بنابراین، ملاک نهایی باید دیتاشیت همان گرید باشد.

عوامل مؤثر بر قیمت ورق میکا نرم

قیمت ورق میکا نرم براساس ویژگی‌های فنی و جزئیات سفارش تعیین می‌شود. عوامل اصلی مؤثر بر آن عبارت‌اند از:

نوع میکا: موسکویت و فلوگوپیت از نظر مواد اولیه، عملکرد حرارتی و قیمت یکسان نیستند.

ضخامت ورق: افزایش ضخامت، مقدار مواد مصرفی و وزن ورق را تغییر می‌دهد و بر قیمت نهایی اثر می‌گذارد.

ابعاد ورق: اندازهٔ استاندارد یا سفارشی و مقدار پرت حاصل از برش، در هزینهٔ سفارش نقش دارند.

درصد میکا و رزین: سهم میکا، نوع رزین سیلیکونی و کیفیت فرایند ساخت لایه‌ها، بر کیفیت و قیمت محصول مؤثر هستند.

استحکام دی‌الکتریک: گریدهای مناسب ولتاژهای بالاتر یا کاربردهای تخصصی ممکن است قیمت بیشتری داشته باشند.

شکل نهایی محصول: هزینهٔ ورق کامل با قطعات برش‌خورده، پانچ‌شده یا واشرهای آماده متفاوت است.

مقدار سفارش: تعداد ورق‌ها، وزن سفارش و خرید عمده یا جزئی، می‌توانند قیمت واحد را تغییر دهند.

برند و کشور سازنده: کیفیت مواد اولیه، کنترل کیفیت، استانداردهای تولید و کشور سازنده نیز در قیمت‌گذاری نقش دارند.

راهنمای خرید ورق میکا نرم

پیش از انتخاب ورق، شرایط واقعی کار را مشخص کنید. توجه به ضخامت یا بالاترین دمای درج‌شده در کاتالوگ، به‌تنهایی برای انتخاب عایق مناسب کافی نیست.

برای بررسی فنی و استعلام قیمت، اطلاعات زیر را آماده کنید:

• نوع کاربرد

• دمای کارکرد مداوم

• حداکثر دمای لحظه‌ای

• ولتاژ کاری

• ضخامت موردنیاز

• ابعاد ورق یا قطعهٔ نهایی

• نوع میکای موردنظر؛ موسکویت یا فلوگوپیت

• میزان انعطاف لازم

• نیاز به برش، پانچ یا قالب‌زنی

• تعداد یا وزن سفارش

در کاربردهای الکتریکی، استحکام دی‌الکتریک، ولتاژ شکست، ضخامت و استاندارد آزمون باید در کنار یکدیگر بررسی شوند.

سؤالات متداول درباره ورق میکا نرم

ورق میکا نرم تا چه دمایی مقاومت دارد؟

تحمل دمایی به نوع میکا، مقدار رزین و شرایط استفاده بستگی دارد. فلوگوپیت معمولاً برای دماهای بالاتر از موسکویت انتخاب می‌شود، اما دمای نهایی باید از دیتاشیت همان محصول مشخص شود.

آیا ورق میکا نرم عایق برق است؟

بله، عایق‌کاری الکتریکی از کاربردهای اصلی آن است. برای انتخاب ورق مناسب، باید استحکام دی‌الکتریک، ضخامت و ولتاژ کاری تجهیز بررسی شوند.

آیا ورق میکا نرم قابلیت برش و پانچ دارد؟

بله، ورق‌های نازک معمولاً قابلیت برش، پانچ و قالب‌زنی دارند. میزان دقت و روش مناسب آماده‌سازی به ضخامت، نوع رزین و ساختار ورق بستگی دارد.

ورق میکا نرم بهتر است یا سخت؟

انتخاب به کاربرد بستگی دارد. نوع نرم برای سطوح منحنی، واشر و عایق‌های انعطاف‌پذیر مناسب است؛ نوع سخت بیشتر برای ساخت قطعات صلب و نگهدارنده‌ها استفاده می‌شود.

قیمت ورق میکا نرم چگونه محاسبه می‌شود؟

نوع میکا، ضخامت، ابعاد، گرید حرارتی، خواص الکتریکی، مقدار سفارش و خدماتی مانند برش یا پانچ، از عوامل تعیین‌کنندهٔ قیمت هستند.
