ورق میکا خشک (Dry Mica Insulation Sheet)

ورق میکا خشک، صفحه‌ای صلب برای عایق‌کاری حرارتی و الکتریکی است که از ترکیب کاغذ میکا و رزین سیلیکونی مقاوم به حرارت ساخته می‌شود. استحکام مکانیکی، خواص دی‌الکتریک و امکان برش، پانچ و ماشین‌کاری، این محصول را برای ساخت المنت، تجهیزات گرمایشی و قطعات عایق صنعتی مناسب می‌کند. محصول معرفی‌شده از نوع موسکویت است و در ضخامت‌های مختلف ارائه می‌شود.

ورق میکا خشک چیست؟

ورق میکا خشک با نام‌های ورق میکا سخت، صفحه میکا نسوز و Rigid Mica Sheet نیز شناخته می‌شود. برای تولید این عایق، کاغذ میکا را همراه با یک مادهٔ اتصال‌دهندهٔ مقاوم به حرارت، معمولاً رزین سیلیکونی، تحت فشار و حرارت قرار می‌دهند تا صفحه‌ای فشرده و صلب به دست آید.

این ساختار متراکم، علاوه بر ایجاد عایق حرارتی و الکتریکی، استحکام مکانیکی مناسبی به ورق می‌دهد. به همین دلیل، می‌توان آن را متناسب با کاربرد به شکل صفحه، واشر، پایهٔ المنت و دیگر قطعات عایق برش داد یا ماشین‌کاری کرد.

ورق‌های میکا سخت صنعتی معمولاً با استفاده از میکای موسکویت یا فلوگوپیت تولید می‌شوند. ورق معرفی‌شده در این صفحه، از نوع سخت، به رنگ طوسی و از گرید موسکویت است.

مشخصات فنی ورق میکا خشک

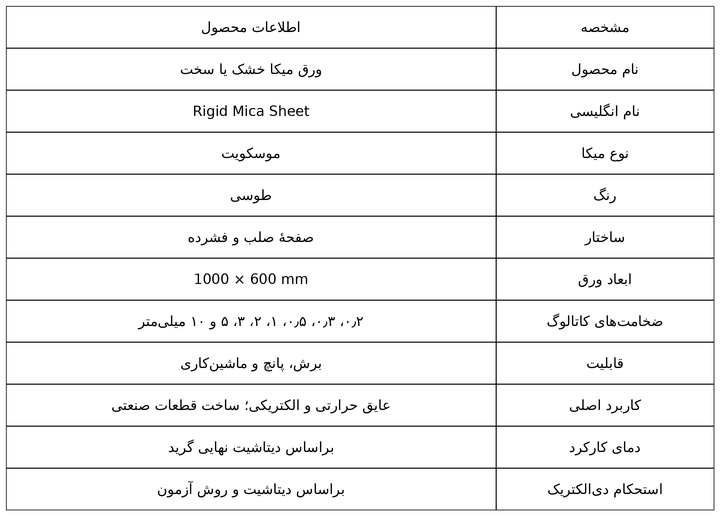

مشخصات معرفی‌شده برای این محصول در جدول زیر آمده است. مقادیر عملکردی مانند دمای کارکرد و استحکام دی‌الکتریک باید با توجه به دیتاشیت گرید موردنظر بررسی شوند.

ضخامت‌های ورق میکا سخت

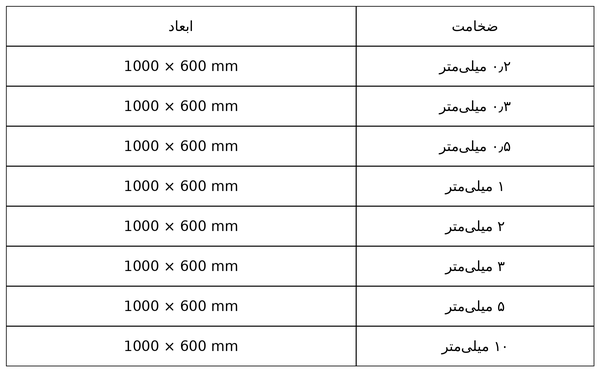

ضخامت‌ها و ابعاد درج‌شده در کاتالوگ محصول، در جدول زیر قابل مشاهده‌اند. برای انتخاب ضخامت، لازم است شرایط کاری و مشخصات قطعهٔ نهایی در نظر گرفته شود.

ویژگی‌های ورق میکا خشک

ورق میکا خشک مجموعه‌ای از خواص حرارتی، الکتریکی و مکانیکی را در اختیار مصرف‌کننده قرار می‌دهد. ویژگی‌های اصلی آن عبارت‌اند از:

• عایق‌کاری الکتریکی مناسب در دماهای بالا

• مقاومت حرارتی متناسب با نوع میکای به‌کاررفته

• ساختار صلب و استحکام مکانیکی مناسب

• قابلیت برش، پانچ و ماشین‌کاری

• امکان ساخت قطعات عایق در شکل‌های سفارشی

• پایداری ابعادی مناسب

• جذب رطوبت کم در گریدهای استاندارد

• قابلیت استفاده در تجهیزات حرارتی و الکتریکی

• تنوع ضخامت برای کاربردهای مختلف

برای بررسی دقیق خواص محصول، مشخصاتی مانند مقاومت الکتریکی، جذب آب، چگالی و استحکام خمشی باید همراه با مقدار، واحد و روش آزمون مطالعه شوند. در دیتاشیت‌های صنعتی، استحکام دی‌الکتریک معمولاً با واحد kV/mm، استحکام خمشی با واحدهایی مانند N/mm² و جذب آب به‌صورت درصد بیان می‌شود. هنگام مقایسهٔ گریدها، یکسان‌بودن واحدها و شرایط آزمون اهمیت دارد.

کاربردهای ورق میکا خشک

ورق میکا سخت در ساخت قطعاتی به کار می‌رود که باید ضمن عایق‌کاری حرارتی و الکتریکی، شکل و استحکام خود را نیز حفظ کنند. کاربردهای معرفی‌شده برای این محصول شامل موارد زیر است:

• ساخت پایه و نگهدارندهٔ المنت

• عایق‌کاری المنت‌های نواری و حلقه‌ای

• تولید صفحات عایق برای تجهیزات حرارتی

• ساخت واشر و قطعات عایق صلب

• عایق‌کاری ترمینال‌ها و اتصالات الکتریکی

• استفاده در بخاری و گرم‌کن برقی

• ساخت قطعات داخلی توستر، اتو و سشوار

• عایق‌کاری کوره‌های القایی

• استفاده در بانک‌های مقاومت

• ساخت نگهدارندهٔ شینه یا Busbar

• عایق‌کاری ترانسفورماتورها و تجهیزات برق

• تولید قطعات برش‌خورده با CNC، لیزر یا واترجت، متناسب با مشخصات قطعه

صفحات میکا سخت در کاربردهای صنعتی، از ساخت واشر و عایق ترمینال تا استفاده در کوره، ترانسفورماتور و تجهیزات تولید حرارت، مورد استفاده قرار می‌گیرند.

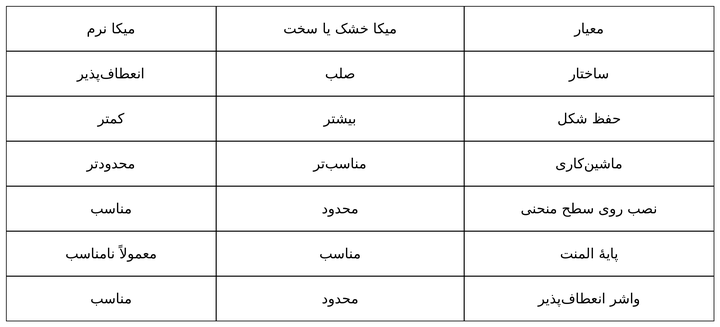

تفاوت ورق میکا خشک و نرم

تفاوت اصلی این دو محصول به میزان انعطاف‌پذیری آن‌ها مربوط می‌شود. ورق میکا خشک ساختاری صلب دارد و برای قطعاتی مناسب است که باید فرم مشخص خود را حفظ کنند؛ مانند پایهٔ المنت، صفحات عایق، واشرهای سخت، نگهدارنده‌ها و قطعات ماشین‌کاری‌شده.

ورق میکا نرم انعطاف بیشتری دارد و برای نصب روی سطوح منحنی یا نامنظم مناسب‌تر است. از این نوع میکا در عایق‌کاری تجهیزات گرد، ترانسفورماتورها، کوره‌ها و ساخت واشرهای انعطاف‌پذیر استفاده می‌شود.

تفاوت میکا موسکویت و فلوگوپیت

میکای موسکویت معمولاً رنگی روشن یا طوسی دارد و از خواص عایق الکتریکی مناسبی برخوردار است. این نوع میکا در ساخت المنت‌ها، قطعات الکتریکی و تجهیزات حرارتی کاربرد دارد.

میکای فلوگوپیت معمولاً به رنگ طلایی یا قهوه‌ای دیده می‌شود و برای کار در دماهای بالاتر انتخاب می‌شود. بااین‌حال، خواص الکتریکی و شیمیایی آن لزوماً با موسکویت یکسان نیست.

برای انتخاب بین این دو نوع، باید دمای کارکرد مداوم، بیشترین دمای لحظه‌ای، ولتاژ، شرایط مکانیکی و اطلاعات دیتاشیت همان محصول بررسی شود.

مشخصات گریدهای میکا

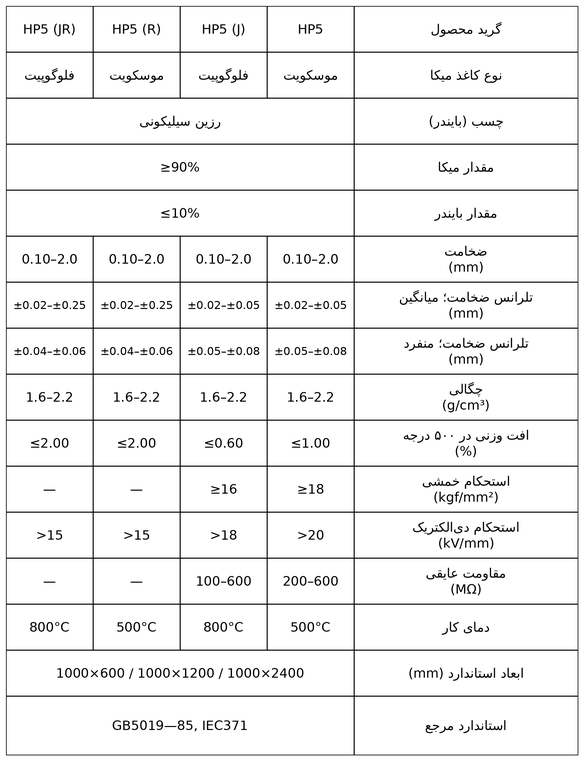

جدول تکمیلی زیر، اطلاعات چهار گرید HP5، HP5 (J)، HP5 (R) و HP5 (JR) را نشان می‌دهد. این جدول شامل گریدهای موسکویت و فلوگوپیت است؛ بنابراین، مقادیر هر ستون باید برای همان گرید خوانده شوند.

علامت «—» نشان می‌دهد که در جدول اصلی مقداری برای آن خانه درج نشده است. همچنین، ابعاد و ضخامت‌های این جدول، مشخصات گریدهای کاتالوگ هستند و به‌تنهایی بیانگر موجودی فروش نیستند.

راهنمای انتخاب ورق میکا سخت

انتخاب ورق میکا خشک تنها به دمای اسمی آن محدود نمی‌شود. ضخامت، ولتاژ کاری، فشار مکانیکی، شکل قطعه و روش ساخت نیز در انتخاب محصول مناسب نقش دارند.

پیش از سفارش، بهتر است اطلاعات زیر مشخص باشد:

• دمای کارکرد مداوم

• حداکثر دمای لحظه‌ای

• ولتاژ کاری

• ضخامت موردنیاز

• ابعاد ورق یا قطعهٔ نهایی

• نوع کاربرد

• نیاز به پانچ یا ماشین‌کاری

• تعداد قطعات موردنیاز

• میزان تماس با رطوبت یا مواد شیمیایی

• نیاز به نقشه و برش سفارشی

برای ساخت پایهٔ المنت و قطعات عایق، نقشهٔ فنی بهتر است شامل طول، عرض، ضخامت، قطر سوراخ‌ها و تلرانس‌های ابعادی باشد. مشخص‌بودن این جزئیات، بررسی روش ساخت و برآورد سفارش را دقیق‌تر می‌کند.

عوامل مؤثر بر قیمت ورق میکا خشک

قیمت این محصول با توجه به مشخصات ورق و جزئیات سفارش تعیین می‌شود. عوامل اصلی مؤثر بر آن عبارت‌اند از:

ضخامت ورق: با افزایش ضخامت، وزن ورق و میزان مواد مصرفی بیشتر می‌شود؛ در نتیجه، قیمت هر ورق نیز تغییر می‌کند.

نوع میکا: موسکویت، فلوگوپیت و میکای مصنوعی از نظر خواص حرارتی، الکتریکی و هزینهٔ تولید یکسان نیستند و این تفاوت بر قیمت نهایی اثر دارد.

ابعاد ورق: قیمت یک ورق کامل با قطعات برش‌خورده یا محصولی با ابعاد سفارشی متفاوت است.

درصد میکا و نوع بایندر: مقدار میکا، نوع رزین و کیفیت فرایند پرس، بر استحکام، عملکرد حرارتی و قیمت محصول تأثیر می‌گذارند.

مشخصات الکتریکی و دقت ابعادی: گریدهایی با استحکام دی‌الکتریک بیشتر یا تلرانس‌های دقیق‌تر ممکن است قیمت بالاتری داشته باشند.

خدمات برش و ماشین‌کاری: عملیات پانچ، سوراخ‌کاری، CNC، برش لیزری و ساخت قطعات مطابق نقشه، در هزینهٔ نهایی سفارش محاسبه می‌شوند.

مقدار سفارش: تعداد ورق‌ها یا قطعات و خرید به‌صورت عمده یا جزئی، بر قیمت واحد اثر می‌گذارد.

موجودی و شرایط بازار: تغییر قیمت مواد اولیه، هزینه‌های واردات و موجودی هر ضخامت، از دیگر عوامل مؤثر بر قیمت روز ورق میکا هستند.

سؤالات متداول درباره ورق میکا خشک

ورق میکا خشک تا چه دمایی مقاومت دارد؟

دمای قابل‌تحمل به نوع میکا، مقدار رزین و شرایط استفاده بستگی دارد. دمای کارکرد مداوم و دمای لحظه‌ای باید به‌صورت جداگانه و براساس دیتاشیت همان گرید بررسی شوند. دماهای درج‌شده در جدول گریدها نیز مربوط به ستون همان محصول هستند.

ورق میکا خشک در چه ضخامت‌هایی معرفی شده است؟

در کاتالوگ محصول، ضخامت‌های 0٫2، 0٫3، 0٫5، 1، 2، 3، 5 و 10 میلی‌متر درج شده‌اند. موجودی ضخامت موردنظر باید هنگام سفارش بررسی شود.

ابعاد ورق میکا سخت چقدر است؟

ابعاد معرفی‌شده برای این محصول، 1000×600 میلی‌متر است. در جدول عمومی گریدها، اندازه‌های دیگری نیز آمده است؛ امکان تأمین هر اندازه باید پیش از سفارش مشخص شود.

آیا ورق میکا خشک قابلیت پانچ دارد؟

بله، ورق میکا سخت قابلیت برش، پانچ و ماشین‌کاری دارد. انتخاب روش مناسب به ضخامت ورق، شکل و نقشهٔ قطعه و میزان دقت ابعادی موردنیاز بستگی دارد.

ورق میکا خشک مناسب‌تر است یا میکا نرم؟

برای ساخت قطعات صلب، پایهٔ المنت و قطعات ماشین‌کاری‌شده، میکا خشک مناسب‌تر است. در کاربردهایی که به انعطاف‌پذیری یا نصب روی سطوح منحنی نیاز دارند، میکا نرم انتخاب مناسب‌تری خواهد بود.
